Система «Шорох-5Л». Устройство защиты переговоров

Система «Шорох-5Л» предназначена для защиты акустической речевой информации, содержащей сведения, составляющие государственную тайну, и иной информации с ограниченным доступом, циркулирующей (обрабатываемой) в помещениях, путём формирования акустических и вибрационных маскирующих помех.

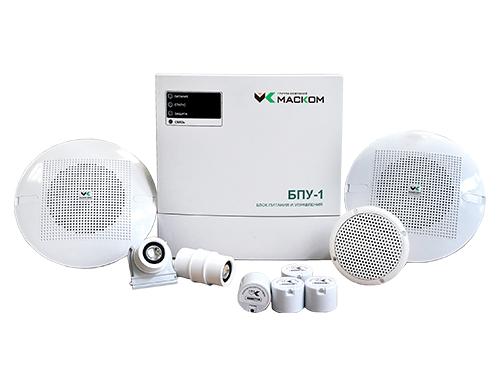

Устройство защиты переговоров Шорох-5Л

Система «Шорох-5Л» относится к средствам активной акустической и вибрационной защиты информации 1-го класса тип «Б».

Система представляет собой комплекс устройств, состоящий из блока питания и управления «БПУ-1» с активными вибровозбудителями «ПЭД-8А» и активными акустическими излучателями «АИ-8А/Н» и «АИ-8А/Мини», что позволяет производить настройку каждого оконечного излучателя индивидуально.

Блок питания и управления «БПУ-1» выполняет следующие основные функции:

  • включение/выключение системы «Шорох-5Л»;
  • настройка оконечных излучателей с помощью программного обеспечения и сохранение настроек во встроенной памяти;
  • контроль функционирования элементов системы и формирование визуальной индикации состояний системы, с возможностью выдачи тревожных сообщений;
  • удаленный контроль и управление несколькими системами «Шорох-5Л» с одного операторского места;
  • возможность интеграции «Шорох-5Л» в иные распределенные системы.


Вибровозбудитель ПЭД-8А обеспечивает защиту акустической информации от утечки по вибрационному каналу и предназначен для установки на окна, рамы, ограждающие конструкции (стены, пол, потолок) и инженерные коммуникации (трубопроводы).


Акустические излучатели обеспечивают защиту информации от утечки по акустическому каналу:

  • АИ-8А/Н – предназначен для установки на стену (потолок).
  • АИ-8А/Мини – предназначен для установки в межрамное пространство окон, вентиляционные каналы и пр.
  • К БПУ-1 можно подключить до 35 оконечных излучателей (ПЭД-8А, АИ-8А/Н, АИ-8А/Мини).

Технические характеристики Шорох-5Л

Эффективно воспроизводимый диапазон частот поставляемой помехи 80 — 11300 Гц
Нормализованный коэффициент качества шумового сигнала (КК) каждого излучателя помехи, не хуже 0,9
Наличие регулировки уровня сигнала в каждой полосе октавных фильтров 0,125; 0,25; 0,5; 1; 2; 4, 8 кГц Да
Диапазон регулировки уровня помехи излучателей в каждой полосе октавных фильтров 0,125; 0,25; 0,5; 1; 2; 4, 8 кГц, не менее ±12 дБ
Диапазон регулировки общего уровня помехи излучателей, не менее 40 дБ
Количество проводов линии питании и управления 2
Напряжение питания излучателей 12 В
Максимальное количество излучателей помехи, подключаемых к одному блоку питания и управления (БПУ), не более 35 шт.
Автоматический контроль целостности настроек Да
Напряжение электропитания от сети переменного тока 198 — 242 В
Частота сети переменного тока 50±1 Гц
Мощность, потребляемая системой, не более 110 Вт
Нижняя граница диапазон рабочих температур, не более 10°С *
Верхняя граница диапазон рабочих температур, не менее 40°С *
Средний срок службы системы 5 лет
Средняя наработка на отказ 1000 час

Комплектация Шорох-5Л

Наименование Кол-во, шт.
Блок питания и управления «БПУ-1» См. Примечания 1 и 2
Вибровозбудитель «ПЭД-8А»
Акустический излучатель «АИ-8А/Н»
Акустический излучатель «АИ-8А/Мини»
Программное обеспечение «Шорох-ДУ» Поставляется в комплекте с БПУ-1
Руководство по эксплуатации 1
Паспорт 1
Руководство пользователя на ПО «Шорох-ДУ» 1
Дополнительные опции:
Устройство внешней индикации 1
Пульт ДУ 1
Монтажный комплект:
Крепёжный дюбель (тип 1) и шпилька резьбовая для бетонных стен См. примечание 3
Крепёжный дюбель (тип 2) и шпилька резьбовая для кирпичных стен
Приспособление для крепления
вибровозбудителя на трубы
Монтажная площадка (тип 1) для установки на стекло
Монтажная площадка (тип 2) для установки на перегородки и пр.
Монтажная площадка (тип 3) для крепления на рамы
Клеевой состав

Примечания:

  1. Количество вибровозбудителей и акустических излучателей каждого типа определяется при заказе, но их общее количество не может превышать 35 штук на один БПУ-1.
  2. Для обеспечения работоспособности системы в её состав должен входить БПУ-1 и хотя бы один из вибровозбудителей или акустических излучателей.
  3. Состав монтажного комплекта определяется при заказе.

Преимущества системы «Шорох-5Л»:

  • регулировка спектра помехи каждого из излучателей в октавных полосах, а также регулировку общего уровня помехи, что позволяет обеспечить оптимальную настройку системы с минимумом побочных паразитных акустических шумов;
  • расширенный контроль работоспособности каждого излучателя: режим работы, потребляемый ток, работоспособность механического блока;
  • контроль параметров соединительных (проводных) линий;
  • настройка системы по интерфейсу USB с помощью программного обеспечения.

Инструкция по эксплуатации Шорох-5Л

Настоящее руководство по эксплуатации предназначено для ознакомления с назначением, техническими характеристиками и составом Системы «Шорох-5Л» МСШЕ.468242.004 и изучения правил её эксплуатации, технического обслуживания, текущего ремонта, транс-портирования, хранения и утилизации.

К эксплуатации изделия допускаются лица, прошедшие соответствующую подготовку и изучившие данное руководство по эксплуатации и другую эксплуатационную документацию, поставляемую с системой.

Управляемые размыкатели линий «Ключ-ВП»

Управляемые размыкатели линий «Ключ-ВП» предназначены для защиты информации от утечки в проводных коммуникациях, отходящих от технических средств, смонтированных на объекте защиты, за счет акустоэлектрических преобразований и воздействия методом ВЧ-навязывания.

Использование управляемых размыкателей линий «Ключ-ВП» совместно с системой «Шорох-5Л» позволяет при активации режима защиты автоматически размыкать защищаемые линии технических средств.

Принцип действия «Ключ-ВП» основан на размыкании защищаемой линии, отходящей от технического средства, по команде оператора или от системы защиты информации (на-пример, «Шорох-5Л»).
Использование управляемых размыкателей линий «Ключ-ВП» совместно с системой «Шорох-5Л» позволяет при активации режима защиты автоматически размыкать защищаемые линии.

Размыкатели линий представлены в нескольких модификациях:

  • «Ключ-ВП (220)» — применяется в сетях питания 220В;
  • «Ключ-ВП (СЛ)» — применяется в слаботочных линиях;
  • «Ключ-ВП (ИТ)» — применяется в линиях компьютерных сетей и телефонии.

Ключ-ВП (220)

Управляемый размыкатель линии Ключ-ВП (220) предназначен для защиты акустической речевой информации, содержащей сведения, составляющие государственную тайну, и иной информации с ограниченным доступом, циркулирующей (обрабатываемой) в помещениях, от утечки за счет акустоэлектрических преобразований в линиях электропитания, отходящих от технических средств. Изделие может использоваться автономно или в составе системы Шорох-5Л.

Ключ-ВП 220

Ключ-ВП (220) при автономном использовании обеспечивает:

  • размыкание цепей защищаемой линии при подаче на изделия электропитания;
  • замыкание защищаемой линии при отсутствии на изделиях электропитания.

Ключ-ВП (220) при совместной работе с системой Шорох-5Л обеспечивает:

  • размыкание цепей защищаемой линии при включении электропитания на блоке питания и управления БПУ-1, из состава системы Шорох-5Л;
  • замыкание цепей защищаемой линии при выключении электропитания на блоке БПУ-1;
  • дистанционное размыкание и замыкание цепей защищаемой линии при использовании пульта ДУ из состава дополнительных опций системы Шорох-5Л, подключенного к блоку БПУ-1.

Ключ-ВП (ИТ)

Управляемый размыкатель линии Ключ-ВП (ИТ) предназначен для защиты акустической речевой информации, содержащей сведения, составляющие государственную тайну, и иной информации с ограниченным доступом, циркулирующей (обрабатываемой) в помещениях, от утечки за счет акустоэлектрических преобразований в линиях компьютерных сетей и телефонии, отходящих от технических средств. Изделие может использоваться автономно или в составе системы Шорох-5Л.

Ключ-ВП (ИТ)

Ключ-ВП (ИТ) при автономном использовании обеспечивает:

  • размыкание цепей защищаемой линии при подаче на изделие электропитания;
  • замыкание защищаемой линии при отсутствии на изделии электропитания;
  • дистанционное размыкание-замыкание цепей защищаемой линии при использовании дополнительных опций: пульта ДУ, подключенного к блоку питания.

Ключ-ВП (ИТ) при совместной работе с системой Шорох-5Л обеспечивает:

  • размыкание цепей защищаемой линии при включении электропитания на блоке питания и управления БПУ-1, из состава системы Шорох-5Л;
  • замыкание цепей защищаемой линии при выключении электропитания на блоке БПУ-1;
  • дистанционное размыкание и замыкание цепей защищаемой линии при использовании пульта ДУ из состава дополнительных опций системы Шорох-5Л, подключенного к блоку БПУ-1.

Ключ-ВП (СЛ)

Управляемый размыкатель линии Ключ-ВП (СЛ) предназначен для защиты акустической речевой информации, содержащей сведения, составляющие государственную тайну, и иной информации с ограниченным доступом, циркулирующей (обрабатываемой) в помещениях, от утечки за счет акустоэлектрических преобразований в слаботочных линиях, отходящих от технических средств. Изделие может использоваться автономно или в составе системы Шорох-5Л.

Ключ-ВП (СЛ) предназначен для защиты акустической речевой информации

Ключ-ВП (СЛ) при автономном использовании обеспечивает:

  • размыкание цепей защищаемой линии при подаче на изделие электропитания;
  • замыкание защищаемой линии при отсутствии на изделии электропитания;
  • дистанционное размыкание-замыкание цепей защищаемой линии при использовании дополнительных опций: пульта ДУ, подключенного к блоку питания.

Ключ-ВП (СЛ) при совместной работе с системой Шорох-5Л обеспечивает:

  • размыкание цепей защищаемой линии при включении электропитания на блоке питания и управления БПУ-1, из состава системы Шорох-5Л;
  • замыкание цепей защищаемой линиири выключении электропитания на блоке БПУ-1;
  • дистанционное размыкание и замыкание цепей защищаемой линии при использовании пульта ДУ из состава дополнительных опций системы Шорох-5Л, подключенного к блоку БПУ-1.
