ТАЛИС-НЧ-М1

ТАЛИС-НЧ-М1 — автоматизированная система исследования эффекта акустоэлектрических преобразований в технических средствах и отходящих от них линиях в речевом диапазоне частот.

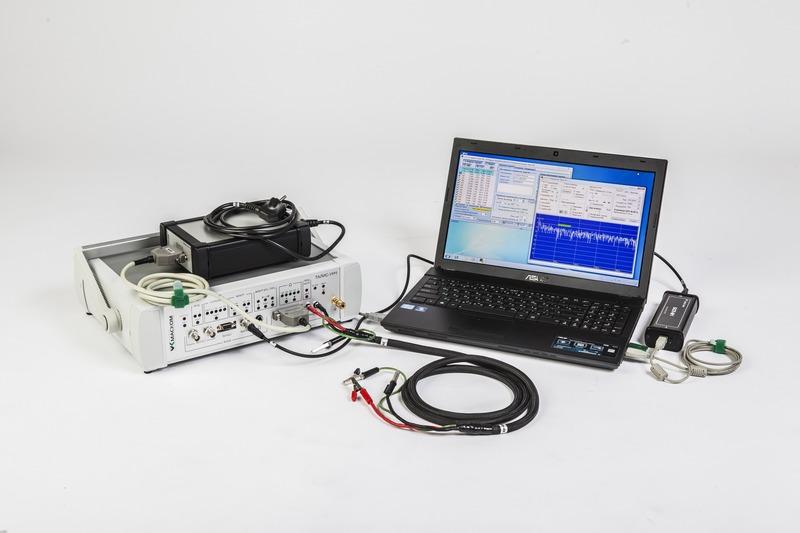

ТАЛИС-НЧ-М1 система исследования эффекта акустоэлектрических преобразований

«Талис-НЧ-М1» предназначена для исследования электрических сигналов, возникающих за счет акустоэлектрических преобразований в технических средствах и отходящих от них линиях в речевом диапазоне частот и оценки защищённости технических средств от утечки речевой информации.

Система «Талис-НЧ-М1» предназначена для исследования электрических сигналов, возникающих за счет акустоэлектрических преобразований в технических средствах и отходящих от них линиях в речевом диапазоне частот и оценки защищённости технических средств от утечки речевой информации.

Система базируется на элементах собственной разработки и предназначена для исследования слаботочных линий и линий электропитания напряжением 220В с частотой 50Гц.

Возможности системы ТАЛИС-НЧ-М1:

  • Автоматизация процесса поиска, выявления и измерения сигналов акустоэлектрических преобразований, включая оценку помеховой обстановки и корректности измерений;
  • Возможность проведения измерений в произвольных «слаботочных» линиях и в линиях электропитания, находящихся под напряжением 220 В/50 Гц;
  • Адаптивное глубокое подавления частоты промышленной электросети и её гармоник;
  • Автоматизированный и ручной режим проведения исследований;
  • Экранированный тракт формирования тестового акустического сигнала, практически, не вносит погрешности в измерения;
  • Измерительные кабели системы проходят специальную проверку на их «нечувствительность» к акустическому воздействию.

Система «Талис-НЧ-М2» обеспечивает:

  • предоставление оператору пользовательского интерфейса, позволяющего установить все необходимые параметры для работы системы в режиме автоматического выполнения задания и в режиме ручного исследования сигналов;
  • автоматический поиск и измерение параметров сигналов в соответствии с подготовленным заданием;
  • визуализацию обнаруженных в процессе исследования сигналов (в виде спектра сигналов);
  • проведение расчета показателя защищенности технических средств от утечки информации по каналу АЭП в отходящих от них линиях в соответствии с актуальными нормативно-методическими документами.

Технические характеристики Талис-НЧ-М2 :

Диапазон измеряемых частот напряжения переменного тока в линии от 100 до 10000 Гц
Диапазон измерений напряжения в слаботочных линиях от 5·10-8 до 0,3 В
Диапазон измерений напряжения в линиях электропитания от 3·10-7 до 1,0 В
Диапазон рабочих частот при измерении звукового давления от 12,5 до 12500 Гц
Диапазон измерения уровня звукового давления от 25 до 128 дБ
Диапазон частот акустического тестового сигнала от 88 до 11200 Гц
Напряжение сети электропитания системы 220 В

Комплект поставки

Блок преобразований «БСП-М1» 2 шт.
Входной НЧ фильтр-усилитель «Талис-УНЧ» 1 шт.
Пробник для промышленной электросети «Талис-НЧ-ПЭС» 1 шт.
Устройство развязывающее УРСЛ 1 шт.
Преполяризованный ICP конденсаторный микрофон TMS130E20 1 шт.
Генератор-усилитель «Шорох-2МИ» 1 шт.
УЭК (колонка акустическая экранированная со штативом и укладкой для транспортировки) 1 шт.
Управляющая ПЭВМ Notebook 1 шт.
ПО Талис-НЧ-Интерфейс (программный модуль управления системой) 1 шт.
ПО Тритон-Интерфейс (программный модуль управления цифровым анализатором спектра) 1 шт.
Комплект измерительных кабелей и устройств
Комплект соединительных кабелей и вспомогательных устройств
Транспортная укладка
