Строительство и оснащение центра АСУ ВРК ВВ МВД России

Строительство и оснащение центра АСУ ВРК ВВ МВД России

Краткое описание проекта

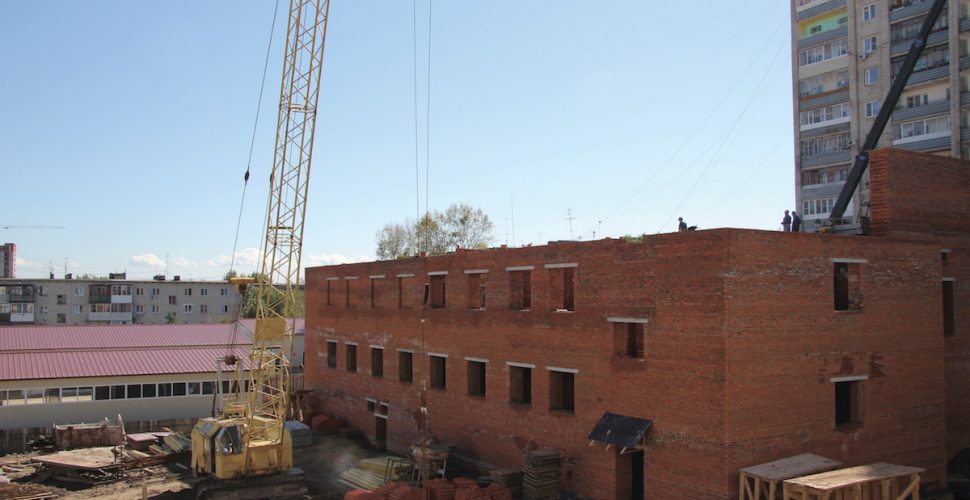

Строительство и оснащение здания центра автоматизированных систем управления, предназначенного для размещения центра АСУ ВРК ВВ МВД России, центра боевого управления (ЦБУ), а также комплекса информационно-вычислительных систем (КИВС).

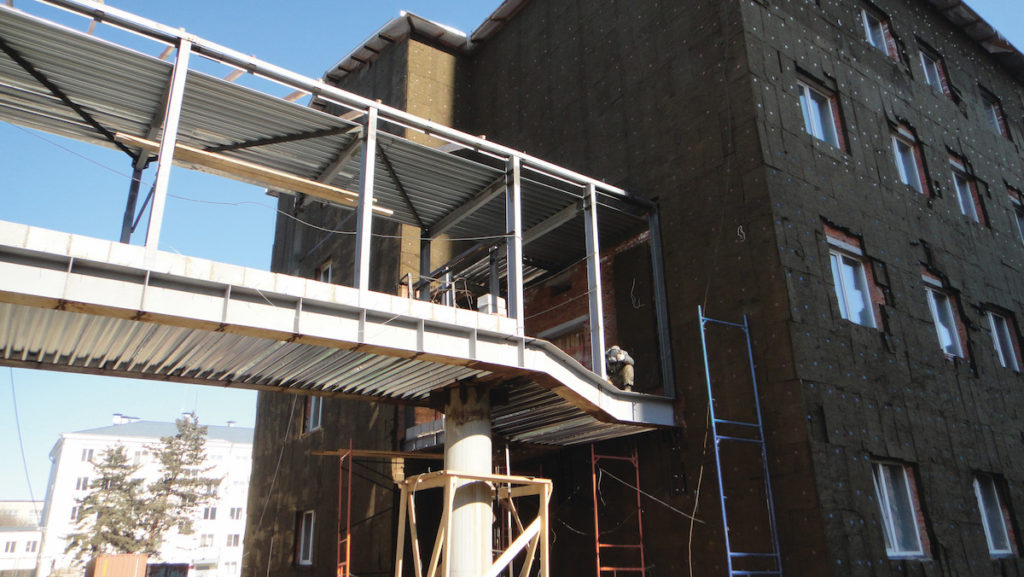

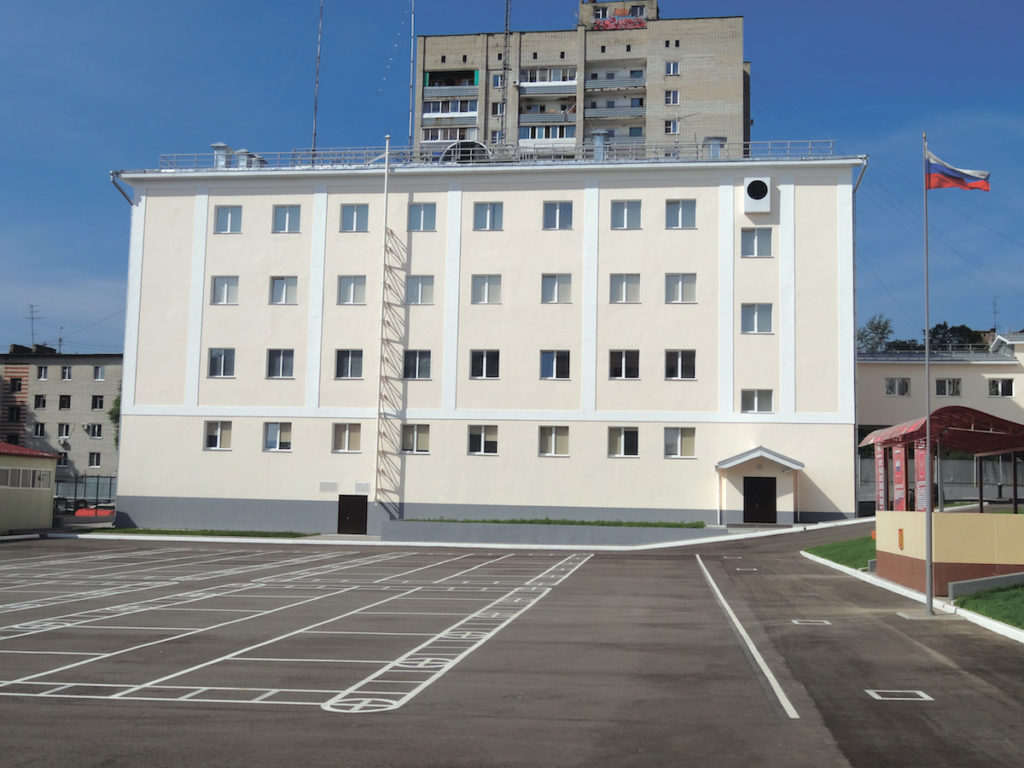

В здании 5 этажей, в том числе цокольный этаж. Между строящимся зданием АСУ и существующим зданием существует теплый переход на уровне 2 этажа.

Детали проекта

Конструктивное решение здания:

  • Фундамент монолитный плитный.
  • Стены и перегородки из кирпича.
  • Герметизация всех стыков ограждающих конструкций.
  • Перекрытия железобетонные, акустически неоднородные с повышенным снижением структуры звука.
  • Оконные заполнения из ПВХ-профиля, двойной стеклопакет с изоляцией от рам резиновыми прокладками.
  • Установлены уплотнительные прокладки в дверных и оконных притворах.
  • Системы инженерно-технических коммуникаций или их элементы, расположенные в выделенном помещении, выполнены с неоднородным, многослойным покрытием с повышенным снижением структурного звука и виброизоляционной развязкой на стыках.
  • Крыша четырёхскатная, с организованным наружным водоотводом.
  • На крыше расположен антенный пост для размещения приемно-передающих антенно-фидерных устройств и площадка под внешние блоки систем кондиционирования воздуха.
  • Дверные заполнения в соответствии с назначением помещения выполнены двойными металлическими дверями с двумя замками.
  • Водоотвод здания АСУ с территории выполнен в увязке с существующей застройкой и сложившейся вертикальной планировкой.

Инженерное обеспечение:

  • Система отопления и горячего водоснабжения здания центральная с замкнутым внутренним контуром.
  • Горячее водоснабжение по закрытой схеме.
  • Выполнена реконструкция наружных теплосетей с учетом увеличения нагрузки.
  • Система холодного водоснабжения и пожаротушения здания центральная.
  • Выполнена реконструкция системы водоснабжения (наружных внутриплощадочных сетей) под увеличенную нагрузку и с учётом износа существующих сетей.
  • Система водоотведения центральная, от существующей сети канализации.
  • Выполнена реконструкция системы канализации (наружных внутриплощадочных сетей) под увеличенную нагрузку, а также с учётом износа существующих сетей.

Система кондиционирования воздуха:

  • Во всех помещениях, за исключением комнат хозяйственного назначения, серверных и выделенных помещений, предусмотрена центральная система кондиционирования VRVIIIот DAIKIN.
  • Помещения серверной оборудованы всесезонной системой кондиционирования воздуха DAIKIN со 100% резервированием, поддерживающей оптимальные для работы аппаратуры температурно-влажностные характеристики воздуха.
  • Выделенные помещения оборудованы независимой системой кондиционирования типа сплит, поддерживающую работу в круглогодичном режиме.

Система вентиляции:

  • В здании предусмотрена общеобменная централизованная система вентиляции, отвечающая всем требованиям к выделенным помещениям и соответствующая СНиП.
  • Серверные помещения оборудованы системами газоудаления.
  • Санузлы оборудованы вытяжной системой вентиляции.
  • В здании предусмотрена система дымоудаления.

Комплекс информационно-вычислительных систем (КИВС) предназначен для создания единой программно-аппаратной инфраструктуры, обеспечивающей возможность построения автоматизированной системы здания, а также для реализации ряда технологических и функциональных процедур. КИВС должен функционировать 24 часа в сутки 7 дней в неделю, без учета времени необходимого для проведения регламентных работ в соответствии с инструкциями по эксплуатации входящих систем, подсистем и комплексов.

КИВС включает в себя следующие подсистемы, системы и комплексы:

  • Комплекс средств вычислительной техники (серверы локальной вычислительной сети (ЛВС), рабочие станции, подсистема резервного архивирования, комплекс сетевой печати, сетевая операционная система).
  • Локально-вычислительная сеть (открытый и закрытый сегмент ЛВС, активное оборудование ЛВС, система управления ЛВС).
  • Программно-аппаратные средства доступа к Internet.
  • Система телефонной связи (существующая учрежденческо-производственная автоматическая телефонная станция с базовым программным обеспечением (ПО), аналоговые и цифровые телефонные аппараты, каналообразующее оборудование, система телефонной связи).
  • Системы обеспечения технической безопасности (система охранной сигнализации, система пожарной сигнализации, система оповещения о пожаре, система видео наблюдения, система контроля доступа (СКД), система охраны периметра, автоматическая система пожаротушения производственных и технологических помещений).
  • Система бесперебойного питания.
  • Кабельная система (структурированная кабельная система (СКС), кабельная система гарантированного электропитания (КСГЭ), кабельная система общего электропитания (КСОЭ), кабельная система технологического электропитания (КСТЭ), кабельная система аварийного освещения).
  • Систему защиты информации (система защиты информации от акустической речевой разведки в выделенных помещениях, система защиты информации от утечки информации по каналу побочных электромагнитных излучений в защищенном сегменте ЛВС, система защиты информации от несанкционированного доступа в защищенном сегменте ЛВС, система защиты информации, циркулирующей в закрытой телефонной сети).
