Услуги и решения

Программно-аппаратный комплекс «ГАУУС-М»

Программно-аппаратный комплекс «ГАУУС-М» — собственная разработка ООО «МАСКОМ-Инстрой», предназначен для создания систем оповещения всех уровней: локального, муниципального, регионального. Решение служит основой для построения комплексной системы экстренного оповещения населения (КСЭОН) и региональной автоматизированной системы центрального оповещения (РАСЦО).

Программно-аппаратный комплекс также интегрируется с программными комплексами и службами, отвечающими за безопасность населения при ЧС: единая дежурно-диспетчерская служба (ЕДДС), АПК «Безопасный город». Программное обеспечение «КСЭОН», используемое в ПАК «ГАУУС-М», включено Приказом Минкомсвязи России от 15.07.2017 № 421 в единый реестр российских программ для электронных вычислительных машин и баз данных.

ПАК «ГАУУС-М» успешно прошел приемочные испытания ВНИИ ГО ЧС и УИТС МЧС РФ. По результатам испытаний комплекс соответствует всем предъявляемым регулирующими органами техническим требованиям и рекомендован для создания систем оповещения о чрезвычайных ситуациях. Совместное решение по утверждению акта приемочных испытаний подписано 20 октября 2020 года.

Совместное решение по утверждению акта приемочных испытаний


Скачать презентацию о ПАК «ГАУУС-М» .pdf


Преимущества ПАК «ГАУУС-М»

  • Рекомендован МЧС РФ для построения систем оповещения о чрезвычайных ситуациях.
  • Программное обеспечение «КСЭОН» включено в единый реестр российских программ для электронных вычислительных машин и баз данных.
  • Сопряжение с оборудованием любых производителей.
  • Гарантированная защита обрабатываемой и передаваемой информации от утечки, искажения или модифицирования.
  • Многократное резервирование за счет распределенной инфраструктуры.
  • Удаленный мониторинг технического обслуживания оборудования.
  • Техническое обслуживание оборудования с сохранением работоспособности системы.
  • Понятный интерфейс пользователя на основе геоинформационной системы.
  • Адаптированность к дальневосточному климату: выдерживает перепады температуры от -50 до +50.
  • Плавный запуск сирены в минусовую температуру.
  • Инструмент управления – планшет руководителя с возможностью удаленного запуска систем оповещения.
  • Локализация производства в ДФО

Аппаратная часть ПАК «ГАУУС-М»

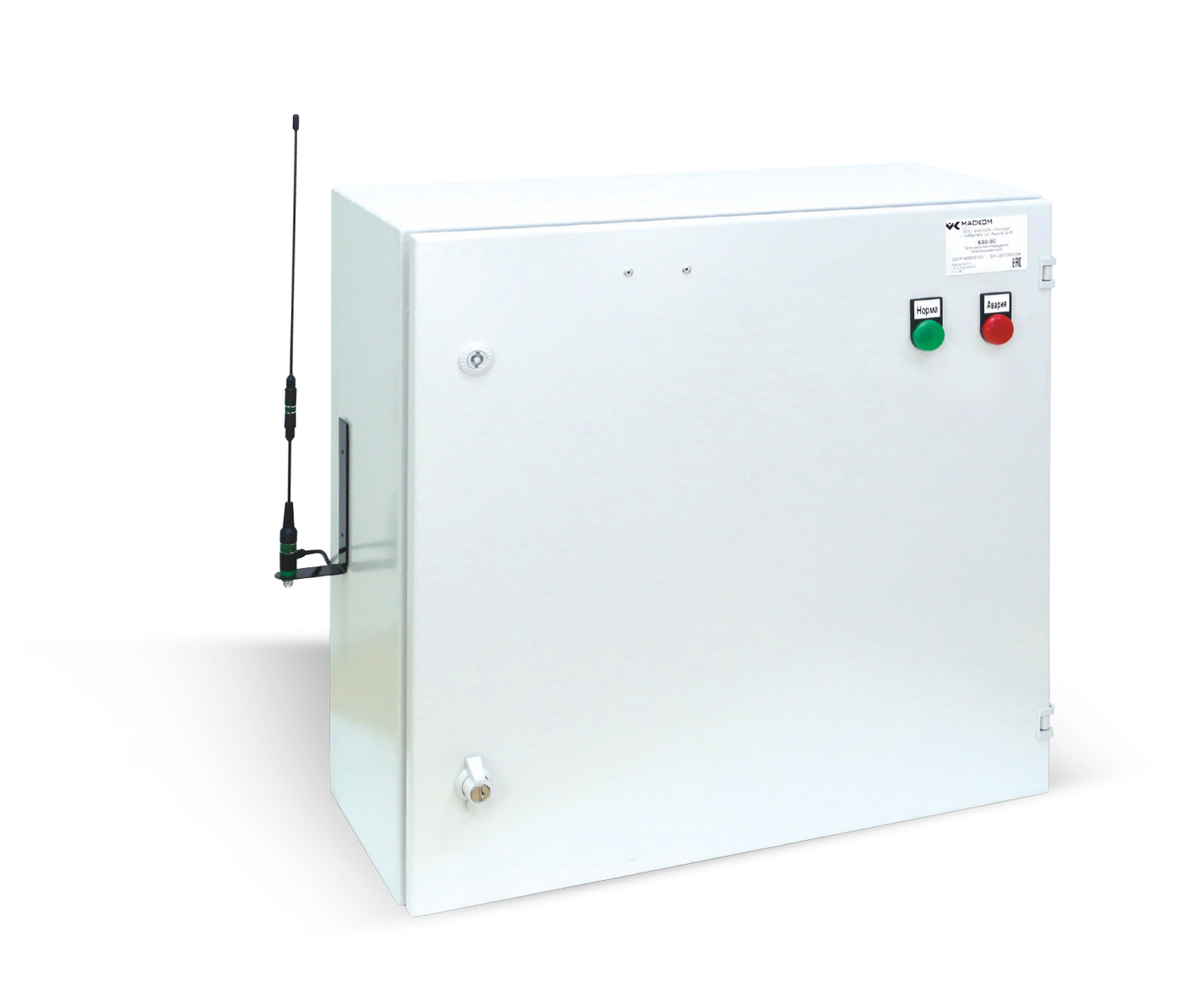

1. Блок запуска оповещения (в модификации «АК»)

Блок запуска оповещения БЗО-АК служит для выполнения речевого оповещения населения по командам через канал Ethernet с пункта управления. БЗО-АК непрерывно отслеживает свое состояние и передает эту информацию на пункт управления.

  • Блок управления оповещением
  • Усилитель со встроенным блоком питания и контроллером зарядки АКБ
  • Коммутатор фидерных линий
  • Модем GSM/3G (рекомендуемая модель PSI-MODEM-3G/ROUTER)
  • Модем ADSL (рекомендуемая модель TC DSL ROUTER X400 A/B)
  • Коммутатор Ethernet (рекомендуемая модель FL SWITCH SFNB 5TX)
  • Контрольные световые индикаторы (красная и зеленая лампы)
  • Однополюсной вводной автомат (C16A)
  • Однополюсной автомат для розетки (C16A)
  • Однополюсной автомат для АКБ (C16A)
    Магнитоконтактный датчик открытия двери
  • Термодатчик
  • Шкаф металлический (с климат-контролем или без него)
  • УЗИП третьего типа для защиты БП
  • Клеммники на громкоговорители
  • Розетка для пусконаладочных и сервисных работ на DIN-рейку
  • Прибор учета электрической энергии

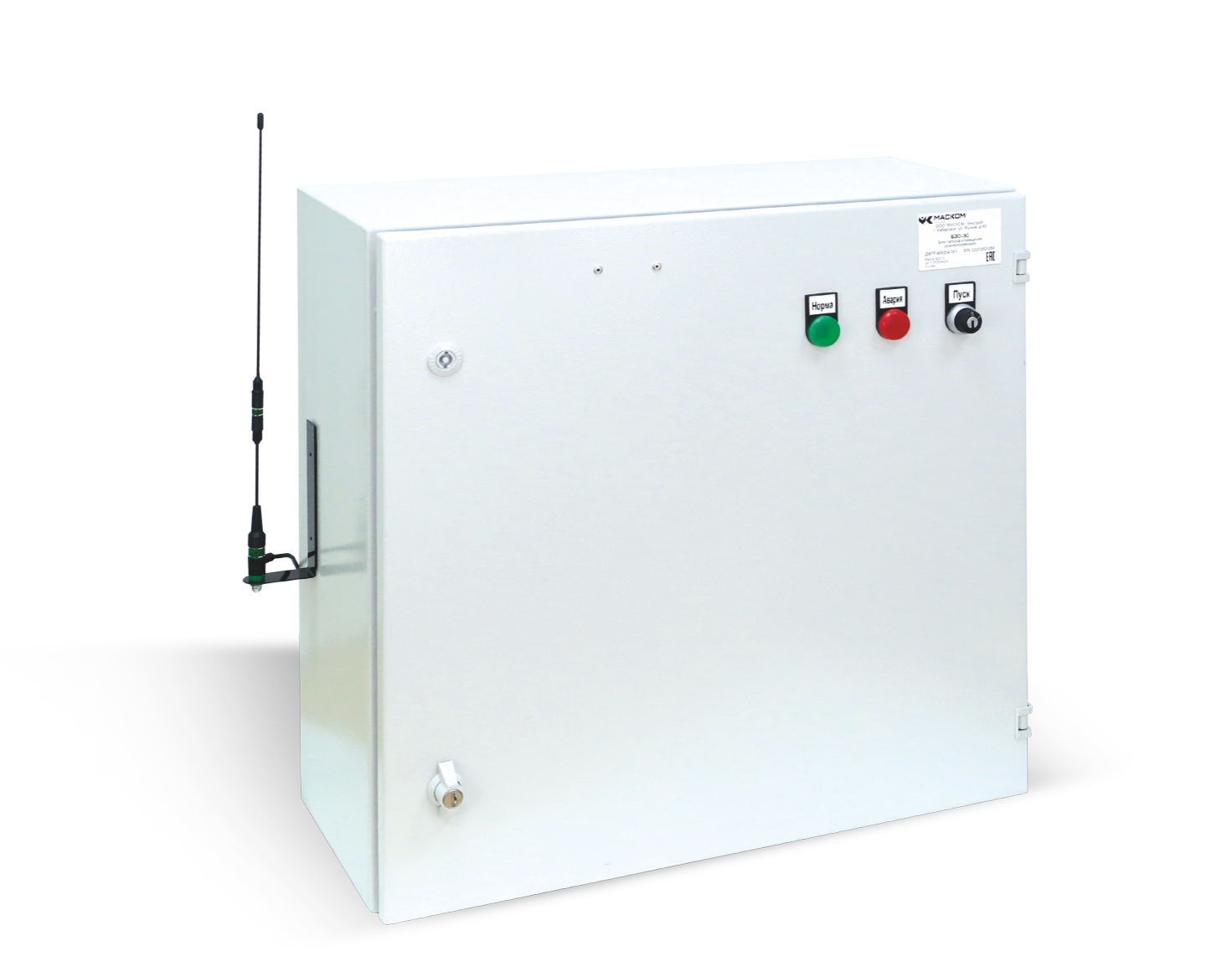

2. Блок запуска оповещения (в модификации «ЭС»)

Блок запуска сирен БЗО-ЭС служит для управления электромеханической сиреной по командам через канал Ethernet с пункта управления. БЗО-ЭС непрерывно отслеживает свое состояние и передает эту информацию на пункт управления.

  • Блок управления оповещением
  • Блок интерфейса ModbusTCP (EM-MODBUS-GATEWAY-IFS).
  • Пускатель трехфазного электродвигателя (ELR H3-I-PT/500AC-9-IFS)
  • Модем GSM/3G (PSI-MODEM-3G/ROUTER)
  • Модем ADSL (TC DSL ROUTER X400 A/B)
  • Коммутатор Ethernet (FL SWITCH SFNB 5TX)
  • Замок ручного пуска
  • Контрольные световые индикаторы
  • Трехполюсной вводной автомат (C16A)
  • Магнитоконтактный датчик открытия двери
  • Термодатчик
  • Шкаф металлический
  • Блок резервированного питания
  • УЗИП третьего типа для защиты БП
  • Клеммники четырехполюсные на ввод и на двигатель
  • Розетка для пусконаладочных и сервисных работ на DIN-рейку

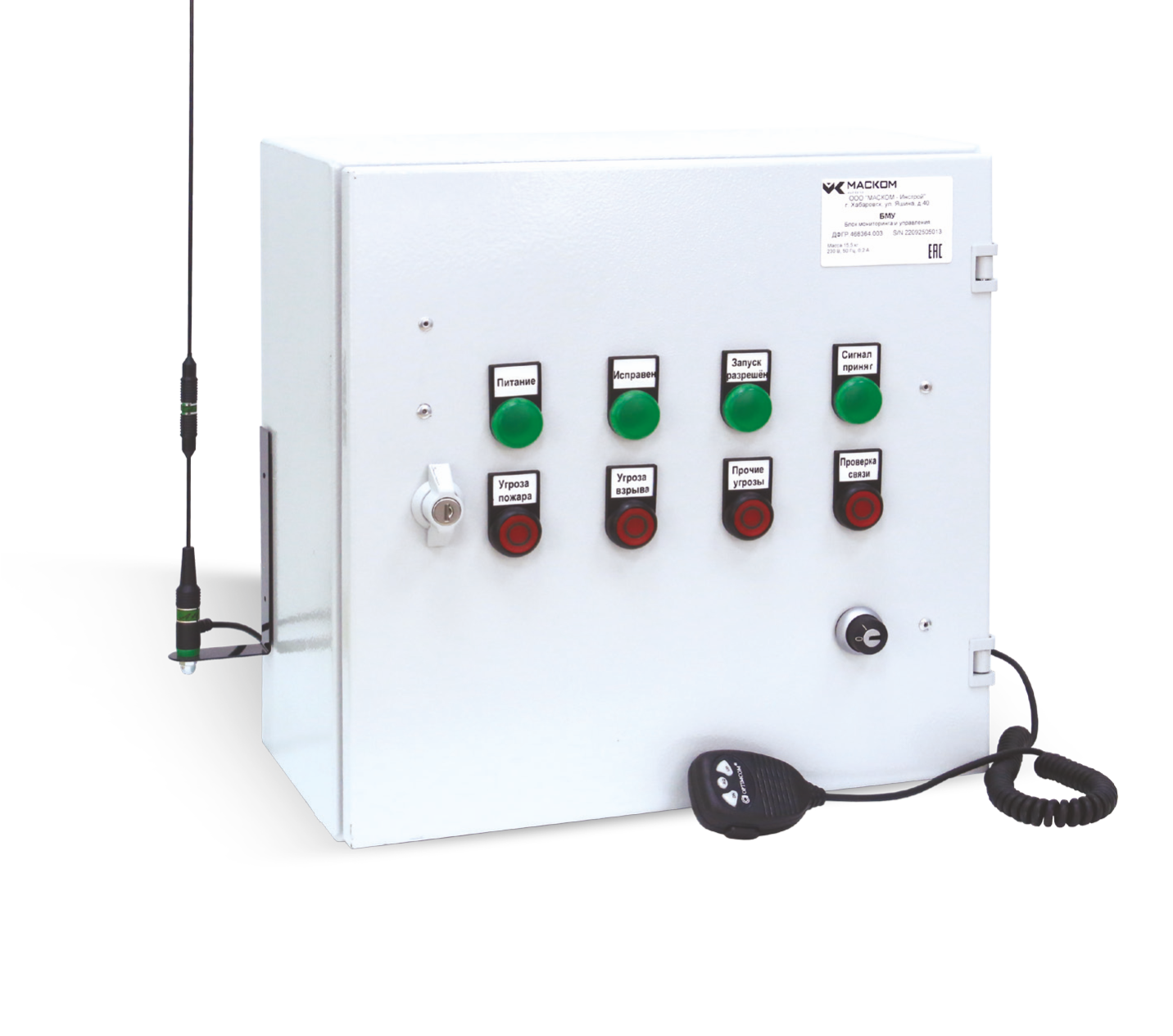

3. Блок мониторинга и управления

Cлужит для сбора и передачи на пункт управления информации с систем мониторинга потенциально опасных объектов, сигналов о чрезвычайных ситуациях от ответственных лиц сельских поселений и ПОО, а также для запуска локальных систем оповещения ПОО и сельских поселений. Также БМУ непрерывно отслеживает свое состояние и передает эту информацию на пункт управления.

  • Блок управления оповещением
  • Считыватель iButton для авторизации пользователя
  • Микрофонный блок с клавишей пуска сирены и клавишей включения микрофона
  • Контрольные световые индикаторы
  • Магнитоконтактный датчик вскрытия корпуса
  • Корпус
  • Блок управления оповещением
  • Считыватель iButton для авторизации пользователя

Полный список элементов ПАК «ГАУУС-М»

Скачать .xlsx

Блок запуска оповещения в модификации АК
1 из 14

Программная часть ПАК «ГАУУС-М»

Программное обеспечение «КСЭОН» — собственная разработка с привязкой геоинформационной платформы и возможностью управления удаленным объектами по различным каналам связи. ПО включено Приказом Минкомсвязи России от 15.07.2017 № 421 в единый реестр российских программ для электронных вычислительных машин и баз данных.

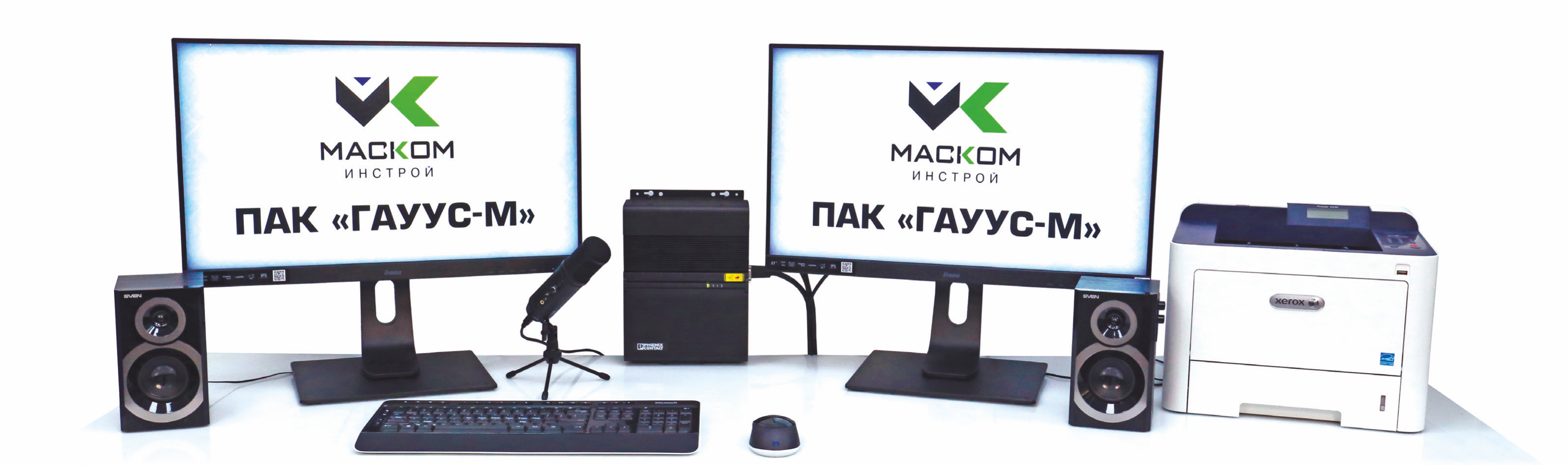

АРМ оператора — инструмент работы оперативного дежурного, удобное и наглядное средство контроля обстановки, обнаружения и прогнозирования чрезвычайных ситуаций и быстрого оповещения населения в случае опасности. Для наглядности данные выводятся на картографическую основу.

АРМ Администратора — удобное средство настройки ядра системы, с единообразным интерфейсом доступа к различным параметрам модулей системы.

Также разработан мобильный клиент для руководителей, который обеспечивает:

  • управление оповещением;
  • получение push-уведомлений о ЧС;
  • отображение хода оповещения;
  • отображение хода работ по ликвидации ЧС;
  • отображение развития ЧС;
  • оперативную связь.
Программное обеспечение ПАК ГАУУС М
1
2
1 из 3

Сопрягаемые системы

ПАК «ГАУУС-М» — платформа, позволяющая интегрировать различные источники данных об обстановке на контролируемой территории, а также исполнительные устройства предназначенные для доведения информации до граждан и должностных лиц.

Системы оповещения населения:

  • ФАСЦО;
  • КСЭОН;
  • РАСЦО;
  • МАСЦО;
  • ЛСО.

Системы мониторинга:

  • Мониторинг лесных пожаров;
  • Мониторинг водных ресурсов;
  • Системы радиационного контроля;
  • Системы контроля сейсмической активности;
  • Системы мониторинга потенциально опасных объектов;
  • Системы метеоконтроля из отдельно размещаемых метеопостов;
  • Системы ПОС и СОУЭ критически важных объектов инфраструктуры и мест массового скопления людей.

Прочие системы:

  • Система 112;
  • СПО «ИСТОК-СМ»;
  • Системы спутникового мониторинга транспорта;
  • Системы весогабаритного контроля;
  • Системы видеонаблюдения;
  • АИИС КУЭ.

Выполненные проекты

Выполнены работы по строительству «Комплексной системы экстренного оповещения населения Хабаровского края об угрозе возникновения или о возникновении чрезвычайных ситуаций», предназначенной для своевременного и гарантированного оповещения населения с использованием современных информационно-коммуникационных технологий и программно-технических комплексов.

  • Проектирование ЛСО ФГКУ комбинат «Снежный» и ФГКУ комбинат «Молодёжный» Росрезерва

Нормативная база

Федеральный закон «О гражданской обороне» от 12 февраля 1998 г. № 28-ФЗ Ссылка на источник

Федеральный закон «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера» от 21 декабря 1994 г. № 68-ФЗ Ссылка на источник

Постановление Правительства РФ «О создании локальных систем оповещения в районах размещения потенциально опасных объектов» от 01 марта 1993 № 178 Ссылка на источник
