Системы оповещения населения о чрезвычайной ситуации

Холдинг МАСКОМ Восток специализируется на создании региональных автоматизированных систем централизованного оповещения (РАСЦО), комплексных систем экстренного оповещения населения (КСЭОН) и локальных систем оповещения (ЛСО).

Оказываем полный спектр услуг по проектированию, строительству, монтажу и пуско-наладочным работам систем оповещения всех уровней, а также сопряжению имеющихся систем оповещения с региональной системой централизованного оповещения субъектов Российской Федерации (РАСЦО), используя оборудование собственного производства.

Создание систем оповещения
о чрезвычайной ситуации (ЧС)

Основной задачей РАСЦО является централизованное оповещения населения региона об угрозе возникновения либо возникновении чрезвычайных ситуаций природного и техногенного характера, а также об опасностях, возникающих при ведении боевых действий или вследствие таких действий.

Локальные системы оповещения необходимы для оперативного оповещения населения об авариях на АЭС, химически опасных предприятиях, гидроузлах и других объектах, где особенно велика опасность катастроф.

При создании локальных систем оповещения необходимо предусматривать их организационное, техническое и программное сопряжение с территориальной автоматизированной системой централизованного оповещения субъекта Российской Федерации, системами аварийной сигнализации и контроля потенциально опасного объекта.

Этапы создания систем оповещения

1. Предпроектное обследование объектов
2. Разработка проектной и рабочей документации
3. Согласование проектной и рабочей документации в соответствующих контролирующих органах РФ
4. Поставка оборудования
5. Выполнение строительно-монтажных и пуско-наладочных работ
6. Подготовка исполнительной документации
7. Сдача системы в эксплуатацию
8. Эксплуатационно-техническое обслуживание систем

При построении систем оповещения мы используем оборудование собственного производства — Программно-аппаратный комплекс «Гарантированного автоматизированного управления удаленными системами» (ПАК «ГАУУС-М»)

Комплекс оповещения при чрезвычайных ситуациях ПАК «ГАУУС-М»

Локальная система оповещения ПАК «ГАУУС-М» — это модульная система озвучивания, оповещения и эвакуации, предназначенная для обеспечения озвучивания и оповещения на производственных объектах, в административных, коммерческих и культурных учреждениях, открытых пространствах.

Комплекс разработан для реализации действующего контракта по реконструкции систем оповещения населения.

Благодаря своей модульности она подходит как для небольших помещений, так и для больших комплексных зданий и производственных территорий.

Преимущества системы ПАК «ГАУУС-М»

• Гарантированная защита обрабатываемой и передаваемой информации от утечки, искажения или модифицирования
• Возможность интеграции в систему оборудования любых производителей
• Многократное резервирование за счет распределенной инфраструктуры
• Уникальное программное обеспечение
• Мониторинг в реальном времени компонентов системы
• Вывод информации с картой ЧС на мобильные устройства

Оснащение комплекса ПАК «ГАУУС-М»

1. Блок запуска оповещения (в модификации «АК»)

Блок запуска оповещения БЗО-АК служит для выполнения речевого оповещения населения по командам через канал Ethernet с пункта управления. БЗО-АК непрерывно отслеживает свое состояние и передает эту информацию на пункт управления.

• Блок управления оповещением
• Усилитель со встроенным блоком питания и контроллером зарядки АКБ
• Коммутатор фидерных линий
• Модем GSM/3G (рекомендуемая модель PSI-MODEM-3G/ROUTER)
• Модем ADSL (рекомендуемая модель TC DSL ROUTER X400 A/B)
• Коммутатор Ethernet (рекомендуемая модель FL SWITCH SFNB 5TX)
• Контрольные световые индикаторы (красная и зеленая лампы)
• Однополюсной вводной автомат (C16A)
• Однополюсной автомат для розетки (C16A)
• Однополюсной автомат для АКБ (C16A)
  Магнитоконтактный датчик открытия двери
• Термодатчик
• Шкаф металлический (с климат-контролем или без него)
• УЗИП третьего типа для защиты БП
• Клеммники на громкоговорители
• Розетка для пусконаладочных и сервисных работ на DIN-рейку
• Прибор учета электрической энергии

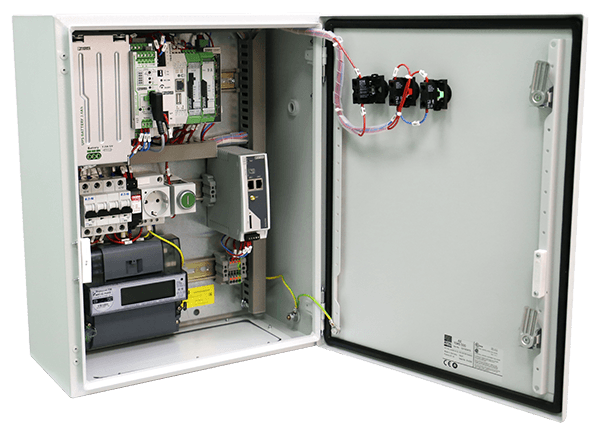

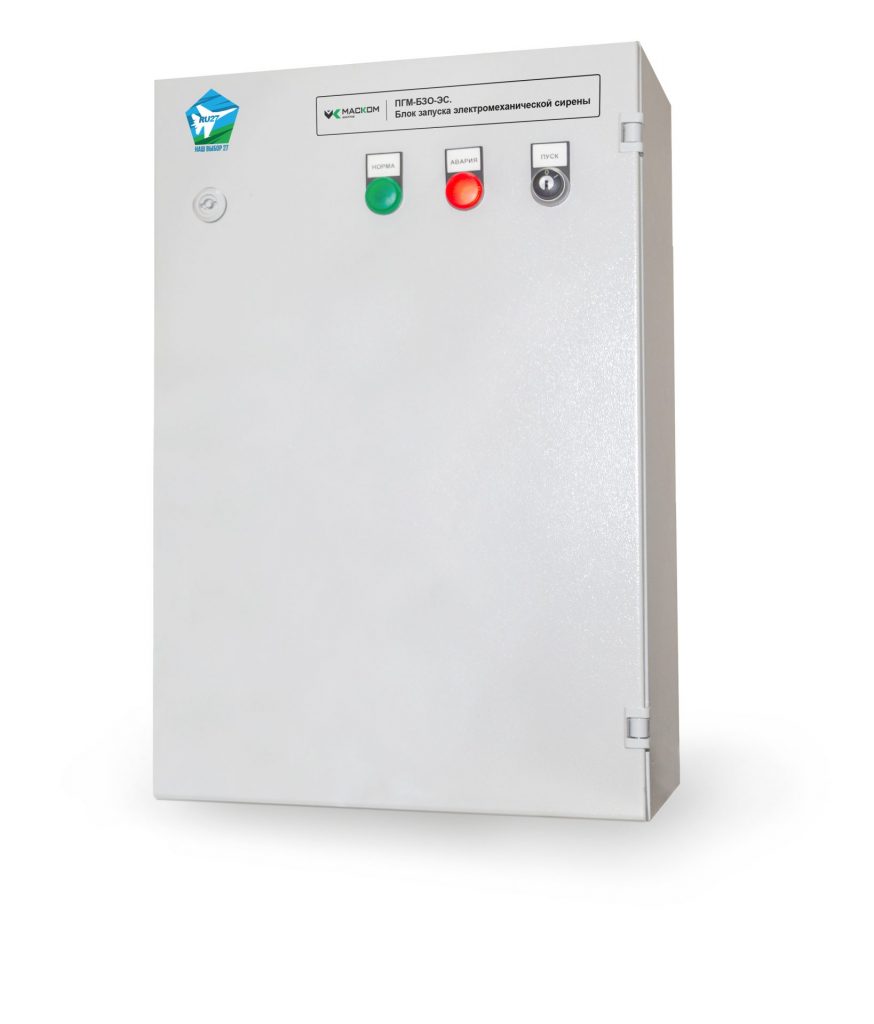

2. Блок запуска оповещения (в модификации «ЭС»)

Блок запуска сирен БЗО-ЭС служит для управления электромеханической сиреной по командам через канал Ethernet с пункта управления. БЗО-ЭС непрерывно отслеживает свое состояние и передает эту информацию на пункт управления.

• Блок управления оповещением
• Блок интерфейса ModbusTCP (EM-MODBUS-GATEWAY-IFS).
• Пускатель трехфазного электродвигателя (ELR H3-I-PT/500AC-9-IFS)
• Модем GSM/3G (PSI-MODEM-3G/ROUTER)
• Модем ADSL (TC DSL ROUTER X400 A/B)
• Коммутатор Ethernet (FL SWITCH SFNB 5TX)
• Замок ручного пуска
• Контрольные световые индикаторы
• Трехполюсной вводной автомат (C16A)
• Магнитоконтактный датчик открытия двери
• Термодатчик
• Шкаф металлический
• Блок резервированного питания
• УЗИП третьего типа для защиты БП
• Клеммники четырехполюсные на ввод и на двигатель
• Розетка для пусконаладочных и сервисных работ на DIN-рейку

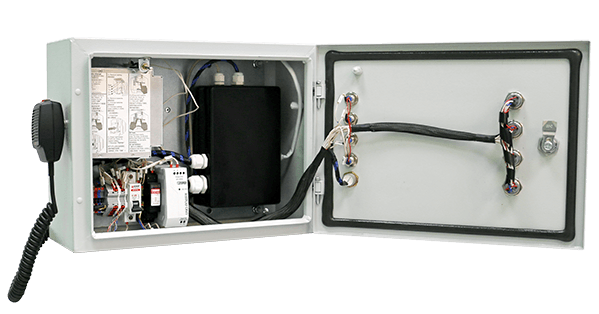

3. Блок мониторинга и управления

Cлужит для сбора и передачи на пункт управления информации с систем мониторинга потенциально опасных объектов, сигналов о чрезвычайных ситуациях от ответственных лиц сельских поселений и ПОО, а также для запуска локальных систем оповещения ПОО и сельских поселений. Также БМУ непрерывно отслеживает свое состояние и передает эту информацию на пункт управления.

• Блок управления оповещением
• Считыватель iButton для авторизации пользователя
• Микрофонный блок с клавишей пуска сирены и клавишей включения микрофона
• Контрольные световые индикаторы
• Магнитоконтактный датчик вскрытия корпуса
• Корпус
• Блок управления оповещением
• Считыватель iButton для авторизации пользователя

Полный список оснащения комплекса ПАК «ГАУУС-М»

Скачать .xlsx

Сопрягаемые системы

ПАК «ГАУУС-М» — платформа, позволяющая осуществлять мониторинг и управление как оборудованием КСЭОН, так и обеспечить его сопряжение с иными системами управления, оповещения и сбора информации о чрезвычайных ситуациях и событиях повышенной опасности:

• РАСЦО
• ОКСИОН
• СИЗИОНТ
• ЛСО
• мониторинг лесных пожаров
• мониторинг водных ресурсов
• системы радиационного контроля
• системы контроля сейсмической активности
• системы мониторинга потенциально опасных объектов
• 112 (прием сообщений о ЧС от граждан)
• системы спутникового мониторинга транспорта

Выполненные проекты

Выполнена работа «под ключ» по созданию ЛСО на объектах МУП г. Хабаровска «Водоканал» с использованием оборудования ПАК «ГАУУС-М» (ЛСО)

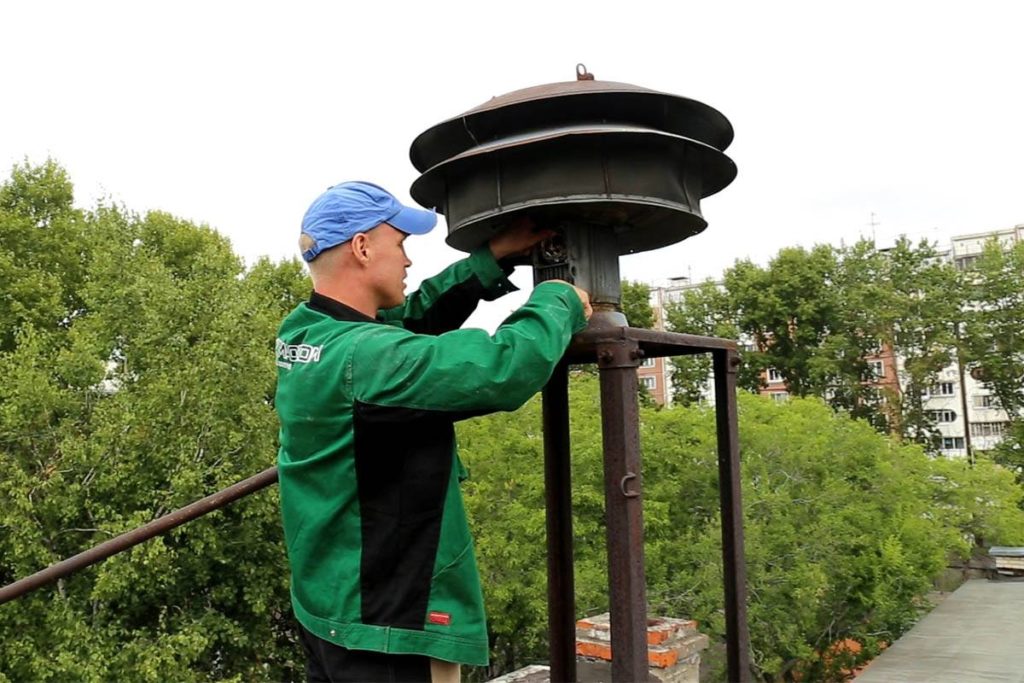

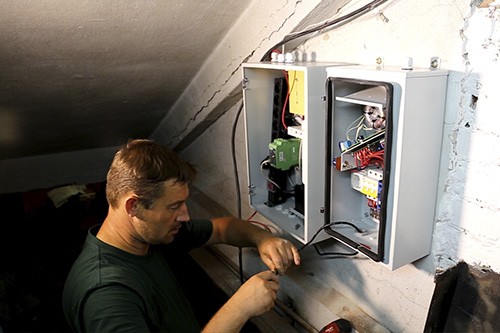

Реконструкция региональной автоматизированной системы централизованного оповещения (РАСЦО)

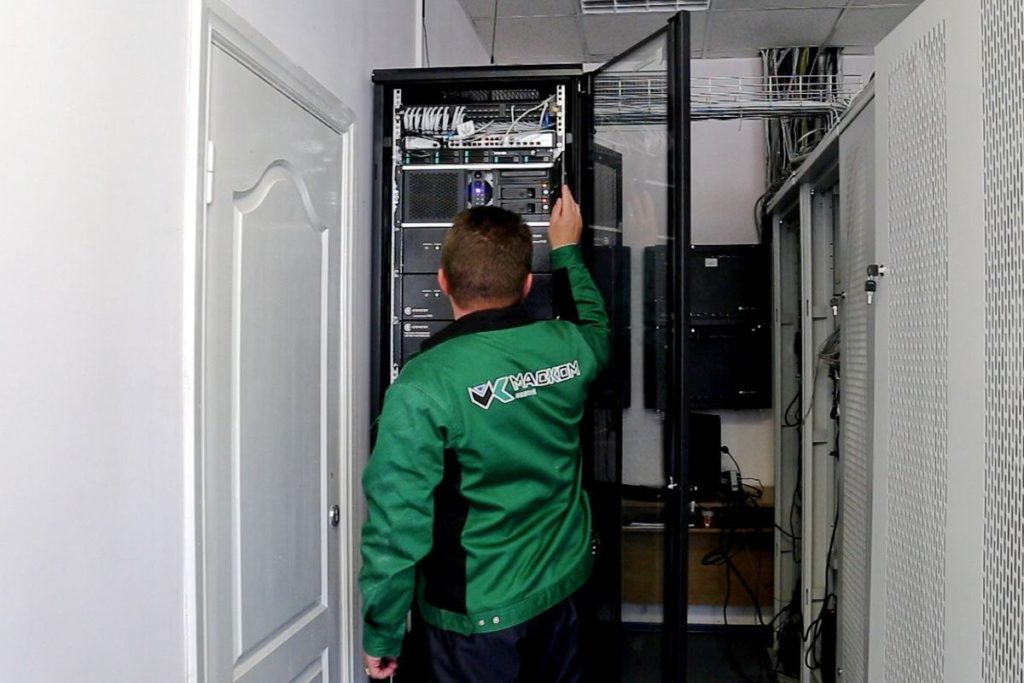

Создание Комплексной системы экстренного оповещения населения Хабаровского края (КСЭОН)

Выполнены работы по строительству «Комплексной системы экстренного оповещения населения Хабаровского края об угрозе возникновения или о возникновении чрезвычайных ситуаций», предназначенной для своевременного и гарантированного оповещения населения с использованием современных информационно-коммуникационных технологий и программно-технических комплексов.

А также подготовлены проектные решения по созданию ЛСО на ФГКУ комбинат «Снежный» и ФГКУ комбинат «Молодёжный» Росрезерва

Нормативная база

Федеральный закон «О гражданской обороне» от 12 февраля 1998 г. № 28-ФЗ Ссылка на источник

Федеральный закон «О защите населения и территорий от чрезвычайных ситуаций природного и техногенного характера» от 21 декабря 1994 г. № 68-ФЗ Ссылка на источник

Постановление Правительства РФ «О создании локальных систем оповещения в районах размещения потенциально опасных объектов» от 01 марта 1993 № 178 Ссылка на источник
