Система «Шорох-5Л»
Описание
Система «Шорох-5Л» предназначена для защиты акустической речевой информации, содержащей сведения, составляющие государственную тайну, и иной информации с ограниченным доступом, циркулирующей (обрабатываемой) в помещениях, путём формирования акустических и вибрационных маскирующих помех.
Система «Шорох-5Л» относится к средствам активной акустической и вибрационной защиты информации 1-го класса тип «Б».

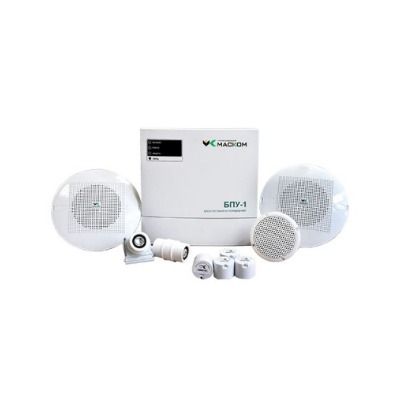

Система представляет собой комплекс устройств, состоящий из блока питания и управления «БПУ-1» с активными вибровозбудителями «ПЭД-8А» и активными акустическими излучателями «АИ-8А/Н» и «АИ-8А/Мини», что позволяет производить настройку каждого оконечного излучателя индивидуально.
Блок питания и управления «БПУ-1» выполняет следующие основные функции:
- включение/выключение системы «Шорох-5Л»;
- настройка оконечных излучателей с помощью программного обеспечения и сохранение настроек во встроенной памяти;
- контроль функционирования элементов системы и формирование визуальной индикации состояний системы, с возможностью выдачи тревожных сообщений;
- удаленный контроль и управление несколькими системами «Шорох-5Л» с одного операторского места;
- возможность интеграции «Шорох-5Л» в иные распределенные системы.
Вибровозбудитель ПЭД-8А обеспечивает защиту акустической информации от утечки по вибрационному каналу и предназначен для установки на окна, рамы, ограждающие конструкции (стены, пол, потолок) и инженерные коммуникации (трубопроводы).
Акустические излучатели обеспечивают защиту информации от утечки по акустическому каналу:
- АИ-8А/Н – предназначен для установки на стену (потолок).
- АИ-8А/Мини – предназначен для установки в межрамное пространство окон, вентиляционные каналы и пр.
- К БПУ-1 можно подключить до 35 оконечных излучателей (ПЭД-8А, АИ-8А/Н, АИ-8А/Мини).
Технические характеристики Шорох-5Л
| Эффективно воспроизводимый диапазон частот поставляемой помехи | 80 — 11300 Гц |
| Нормализованный коэффициент качества шумового сигнала (КК) каждого излучателя помехи, не хуже | 0,9 |
| Наличие регулировки уровня сигнала в каждой полосе октавных фильтров 0,125; 0,25; 0,5; 1; 2; 4, 8 кГц | Да |
| Диапазон регулировки уровня помехи излучателей в каждой полосе октавных фильтров 0,125; 0,25; 0,5; 1; 2; 4, 8 кГц, не менее | ±12 дБ |
| Диапазон регулировки общего уровня помехи излучателей, не менее | 40 дБ |
| Количество проводов линии питании и управления | 2 |
| Напряжение питания излучателей | 12 В |
| Максимальное количество излучателей помехи, подключаемых к одному блоку питания и управления (БПУ), не более | 35 шт. |
| Автоматический контроль целостности настроек | Да |
| Напряжение электропитания от сети переменного тока | 198 — 242 В |
| Частота сети переменного тока | 50±1 Гц |
| Мощность, потребляемая системой, не более | 110 Вт |
| Нижняя граница диапазон рабочих температур, не более | 10°С * |
| Верхняя граница диапазон рабочих температур, не менее | 40°С * |
| Средний срок службы системы | 5 лет |
| Средняя наработка на отказ | 1000 час |
Комплектация Шорох-5Л
| Наименование | Кол-во, шт. |
| Блок питания и управления «БПУ-1» | См. Примечания 1 и 2 |
| Вибровозбудитель «ПЭД-8А» | |
| Акустический излучатель «АИ-8А/Н» | |
| Акустический излучатель «АИ-8А/Мини» | |
| Программное обеспечение «Шорох-ДУ» | Поставляется в комплекте с БПУ-1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Руководство пользователя на ПО «Шорох-ДУ» | 1 |
| Дополнительные опции: | |
| Устройство внешней индикации | 1 |
| Пульт ДУ | 1 |
| Монтажный комплект: | |
| Крепёжный дюбель (тип 1) и шпилька резьбовая для бетонных стен | См. примечание 3 |
| Крепёжный дюбель (тип 2) и шпилька резьбовая для кирпичных стен | |
| Приспособление для крепления | |
| вибровозбудителя на трубы | |
| Монтажная площадка (тип 1) для установки на стекло | |
| Монтажная площадка (тип 2) для установки на перегородки и пр. | |
| Монтажная площадка (тип 3) для крепления на рамы | |
| Клеевой состав |
Примечания:
- Количество вибровозбудителей и акустических излучателей каждого типа определяется при заказе, но их общее количество не может превышать 35 штук на один БПУ-1.
- Для обеспечения работоспособности системы в её состав должен входить БПУ-1 и хотя бы один из вибровозбудителей или акустических излучателей.
- Состав монтажного комплекта определяется при заказе.
Преимущества системы «Шорох-5Л»:
- регулировка спектра помехи каждого из излучателей в октавных полосах, а также регулировку общего уровня помехи, что позволяет обеспечить оптимальную настройку системы с минимумом побочных паразитных акустических шумов;
- расширенный контроль работоспособности каждого излучателя: режим работы, потребляемый ток, работоспособность механического блока;
- контроль параметров соединительных (проводных) линий;
- настройка системы по интерфейсу USB с помощью программного обеспечения.
Инструкция по эксплуатации Шорох-5Л
Настоящее руководство по эксплуатации предназначено для ознакомления с назначением, техническими характеристиками и составом Системы «Шорох-5Л» МСШЕ.468242.004 и изучения правил её эксплуатации, технического обслуживания, текущего ремонта, транс-портирования, хранения и утилизации.
К эксплуатации изделия допускаются лица, прошедшие соответствующую подготовку и изучившие данное руководство по эксплуатации и другую эксплуатационную документацию, поставляемую с системой.
Управляемые размыкатели линий «Ключ-ВП»
Управляемые размыкатели линий «Ключ-ВП» предназначены для защиты информации от утечки в проводных коммуникациях, отходящих от технических средств, смонтированных на объекте защиты, за счет акустоэлектрических преобразований и воздействия методом ВЧ-навязывания.
Использование управляемых размыкателей линий «Ключ-ВП» совместно с системой «Шорох-5Л» позволяет при активации режима защиты автоматически размыкать защищаемые линии технических средств.
Принцип действия «Ключ-ВП» основан на размыкании защищаемой линии, отходящей от технического средства, по команде оператора или от системы защиты информации (на-пример, «Шорох-5Л»). Использование управляемых размыкателей линий «Ключ-ВП» совместно с системой «Шорох-5Л» позволяет при активации режима защиты автоматически размыкать защищаемые линии.
Размыкатели линий представлены в нескольких модификациях:
- «Ключ-ВП (220)» — применяется в сетях питания 220В;
- «Ключ-ВП (СЛ)» — применяется в слаботочных линиях;
- «Ключ-ВП (ИТ)» — применяется в линиях компьютерных сетей и телефонии.
Ключ-ВП (220)
Управляемый размыкатель линии Ключ-ВП (220) предназначен для защиты акустической речевой информации, содержащей сведения, составляющие государственную тайну, и иной информации с ограниченным доступом, циркулирующей (обрабатываемой) в помещениях, от утечки за счет акустоэлектрических преобразований в линиях электропитания, отходящих от технических средств. Изделие может использоваться автономно или в составе системы Шорох-5Л.
Ключ-ВП (220) при автономном использовании обеспечивает:
- размыкание цепей защищаемой линии при подаче на изделия электропитания;
- замыкание защищаемой линии при отсутствии на изделиях электропитания.
Ключ-ВП (220) при совместной работе с системой Шорох-5Л обеспечивает:
- размыкание цепей защищаемой линии при включении электропитания на блоке питания и управления БПУ-1, из состава системы Шорох-5Л;
- замыкание цепей защищаемой линии при выключении электропитания на блоке БПУ-1;
- дистанционное размыкание и замыкание цепей защищаемой линии при использовании пульта ДУ из состава дополнительных опций системы Шорох-5Л, подключенного к блоку БПУ-1.
Ключ-ВП (ИТ)
Управляемый размыкатель линии Ключ-ВП (ИТ) предназначен для защиты акустической речевой информации, содержащей сведения, составляющие государственную тайну, и иной информации с ограниченным доступом, циркулирующей (обрабатываемой) в помещениях, от утечки за счет акустоэлектрических преобразований в линиях компьютерных сетей и телефонии, отходящих от технических средств. Изделие может использоваться автономно или в составе системы Шорох-5Л.
Ключ-ВП (ИТ) при автономном использовании обеспечивает:
- размыкание цепей защищаемой линии при подаче на изделие электропитания;
- замыкание защищаемой линии при отсутствии на изделии электропитания;
- дистанционное размыкание-замыкание цепей защищаемой линии при использовании дополнительных опций: пульта ДУ, подключенного к блоку питания.
Ключ-ВП (ИТ) при совместной работе с системой Шорох-5Л обеспечивает:
- размыкание цепей защищаемой линии при включении электропитания на блоке питания и управления БПУ-1, из состава системы Шорох-5Л;
- замыкание цепей защищаемой линии при выключении электропитания на блоке БПУ-1;
- дистанционное размыкание и замыкание цепей защищаемой линии при использовании пульта ДУ из состава дополнительных опций системы Шорох-5Л, подключенного к блоку БПУ-1.
Ключ-ВП (СЛ)
Управляемый размыкатель линии Ключ-ВП (СЛ) предназначен для защиты акустической речевой информации, содержащей сведения, составляющие государственную тайну, и иной информации с ограниченным доступом, циркулирующей (обрабатываемой) в помещениях, от утечки за счет акустоэлектрических преобразований в слаботочных линиях, отходящих от технических средств. Изделие может использоваться автономно или в составе системы Шорох-5Л.
Ключ-ВП (СЛ) при автономном использовании обеспечивает:
- размыкание цепей защищаемой линии при подаче на изделие электропитания;
- замыкание защищаемой линии при отсутствии на изделии электропитания;
- дистанционное размыкание-замыкание цепей защищаемой линии при использовании дополнительных опций: пульта ДУ, подключенного к блоку питания.
Ключ-ВП (СЛ) при совместной работе с системой Шорох-5Л обеспечивает:
- размыкание цепей защищаемой линии при включении электропитания на блоке питания и управления БПУ-1, из состава системы Шорох-5Л;
- замыкание цепей защищаемой линиири выключении электропитания на блоке БПУ-1;
- дистанционное размыкание и замыкание цепей защищаемой линии при использовании пульта ДУ из состава дополнительных опций системы Шорох-5Л, подключенного к блоку БПУ-1.
